1).제품 안내
카트리지히터는 최소면적에 최대 열량을 주입하여 최소의

공간에 필요한 열을 공급할 수있는 것으로서 피가열물체인

금속.열판.주물 등에 구멍을 뚫은 것만으로 사용이 간단합

니다.

내구력이 강하며 다른 히터의 취부가 불가능시에도 피가열

물의에 쉽게 정착시켜 사용할수 있습니다.피가열체의 홀에

히터가 정확하게 가공되어 홀에 장착되면 피 가열체 표면

에는 열이 균일하고 빠르게 전달됩니다.

밀착도가 크게 가공되거나 각 부분의 돈도가 높은경우에는

피 가열체 표면에 열이 느린 속도로 전달되게 됩니다.

밀착도가 좋지 않으면 열전도성이 떨어지게 되어 히터 내부

의 온도가 상승되며 수명이 짧아지게 됩니다. 히터의 수명은

전열선의 작동온도로부터 결정되기 때문에 표면 온도가 높

으면 높을수록 히터의 수명은 짧아지게 됩니다.

2).특 징
카트리지히터는 기존 시즈(파이프) 히터 보다 압축방식이 전

혀 다른 방식으로 만든 히터입니다.

내 구력과 수명이 오래가며 취부가 불가능할 시에도 피 가열

물의 홀에 쉽게 장착시켜 사용할 수 있으며 좁은 공간에서 높

은 열량을 필요시 적합한 히터입니다.

열전도와 절연 강도 및 내구성이 대단히 우수합니다.열선을

MGO표면에 정밀한 간격으로 권선하여 열선의 발생열을 빠르

게 파이프 표면에 전달하므로 최대의 열효율을 유지하며 피가

열 체의 온도상승시간(HEAT-UP TIME)을 단축시켰습니다.

절연체(MGO)보빈표면에 권선된 열선은 순도가 높은 전도성

절연체에 의해 파이프 정중앙에 정교하게 충진되며 절연체는

압축기에 의해 금속과 같은 강도로 압축되므로 히터 내구성이

강합니다.

3).용 도

프레스금형,주조금형,자동포장기 등 각종 금형과 접착기 기타

좁은 공간에 구멍을 뚫어 삽입하여 사용하며 금형가열용, 터빈

볼트가열용,반도체 생산장비용,반도체금형 가열용 ,사출 금형

가열용 ,포장기 씰링용, 납용해용으로 사용 됩니다.

4).재 질

1.튜 브 : 스텐레스 (SUS304,SUS316,SUS310), 티타늄(Ttr)

2.열 선 : 니켈크롬-1종, 파이로막스- DS, 칸탈 -A1

3.절연재 : 고순도 산화 마그네슘 (MGO Powder)

5).카트리지히터 옵션

1.기본타입

카트리지히터 의 기본타입으로 니켈단자에 슬리브를

이용하여 강하게 압착하는 방법입니다.

비발열부 앞부분 6mm 뒤부분 10mm

2.매물형

선이 안쪽으로 매몰되어 있는 타입입니다.

유동이 있어 선이 끊어지는 경우 사용합니다.

비발열부 히터 총길이의 10%

3.라이트앵글형

뒷부분에 공간이 없어서 선을 아래로 내릴경우 사용합니다.

비발열15mm~20mm

4.후렌지형

뒷부분에 히터를 취부하기 위하여 후렌지를 용접하는여

취부용 이하게 사용하는 히터입니다.

비발열부 뒷부분 10mm

5.온도센서 내장형

온도센서를 히터 내부에 내장하는 타입입니다. 히터 내부의

온도를 측정하기 위하여 사용합니다.

K-TYPE 센서내장

6.닛뿔형

뒷부분에 히터를 취부하기 위하여 플랜지를 용접하는여

취부용이하게 사용하는 히터입니다.

비발열부 뒷부분 30mm

7.후렉시블호스형

후렉시블 스테인리스 호스를 장착한 히터로써 리드선을

외부의 오염에서 보호한제품입니다.

8.원적외선 세라믹 코팅형

세라믹 코팅을 하여 원적외선을 방출할수 있도록 한

제품입니다.

9.밴드형

제품을 일자가 아닌 여러가지 모양으로 제작한 제품입니다.

구부러진 부분부터는 비발열부 입니다.

10.슬리브캡형

슬리브를 찝어 마무리한 제품입니다.

11.스프링형

뒷부분을 스프링으로 하여 텐션을 주어 그 모양그래도 유지한

제품입니다.

6).리드선의 종류
   1.석면선 - 600V, 720℉(380℃)
   2.화이바글라스 - 300V, 480℉(250℃)
   3.MGT - 600V, 840℉(450℃)
   4.테프론 - 600V, 400℉(205℃)
   5.실리콘라바 - 600V, 300℉(150℃)

7).히터의 온도편차를 줄이기 위하여 다음과 같이 3가지 방법

으로 제작됩니다.
1.피가열체의 홀에 히터가 정확하게 가공되어 홀에 장착되면

피가열체 표면에는 열이 균일하고 빠르게 전달됩니다.
2.밀착도가 크게 가공되거나 각 부분의 돈도가 높은 경우에는

피가열체표면에 열이 느린속도로 전달되게 됩니다.

밀착도가 좋지 않으면 열전도성이 떨어지게 되어 히터 내부

의 온도가 상승되며 수명이 짧아지게 됩니다.
3.히터의 수명은 전열선의 작동온도로부터 결정되기 때문에

표면온도가 높으면 높을수록 히터의 수명은 짧아지게

됩니다.

8).파이프 재질,히터 가공 파이 , Φ

1.파이프 재질

1.SUS304

2.SUS316L

3.인코로이드

4.티타늄

2.히터 가공 파이 , Φ

1.히터 가공 파이 STS304 - 6Φ~23Φ

2.히터 가공 파이 STS316 - 6Φ~23Φ

3.히터 가공 파이 인코로이드 - 6Φ~23Φ

4.히터 가공 파이 티타늄 - 11Φ,23Φ

9).전력밀도시즈히타 설계의 기본수치이고, 시즈히터 발열부에

있어서 단위면적(㎤) 주위의 부하를 전력 밀도라칭하고

W/㎤단위로 표시합니다.

전력밀도는 시즈히타의 표면온도를 결정하고,내구성을 좌우

하는 최대의 요인이 되고 있습니다.

소비전력(W)

전력밀도(W/㎠) ＝

――――――――――――――――――――――――

히터발열부(㎝)×히터외경ø(㎠)×3.14

10).용량 계산

    1.주울의 법칙
       H=0.24I²Rt(Cal)=0.24Pt(Cal) H:열량(Cal)
       H=체적×비중×비열×상승온도(Cal) t:시간(Cal)
       ※물 1(g)을1℃상승시키는 데 필요한 열량을 1(Cal)라 한다.
    2.HEATER 용량산출
  용량산출: KW

= 중량(Kg)×비열×상승온도(℃)÷(860×시간(h)×효율)
= 열량(Cal)÷(860×시간(h)×효율)

11).사용시 주의사항
1.히타를 이동 또는 조작 시에는 충격이나 충돌로부터

보호되어야 한다.
2.히타와 판넬의 전원을 확인한다.
3.히타를 사용 전 STUD BOLT의 HOLE은 깨끗하고 건

조된 상태여야한다.
4.가열부위는 STUD BOLT의 몸체에만 국한되고 HEATER의

발열부 길이와 동일해야 한다.
5.히타를 STUD BOLT에 삽입 또는 제거 시에는 반드시 전원

을 차단해야한다.
6.가열된 히타는 항상 수직을 유지하여야 하며 오랜 시간동안

방치 하엿서는 안된다.
7.히타를 공기 중에서 가열하거나 또는 가열 중에 이동하여서

는 안된다.
8.히타를 사용전/후에는 방습제와 함께 비닐 팩에 밀봉하여

건조한 장소에 보관하여야 한다.
9.단자 부분에 물, 오일등 액체 및 습기에 접촉되지 않도록

유지할것. (누전,단락의 원인)

12).각종 기술적인 어려움이 있으시면 주저하지 마시고 문의하여

주시기 바랍니다.

저희 메가 히터를 찾아 주셔서 감사합니다.
즐거운 하루 되세요.

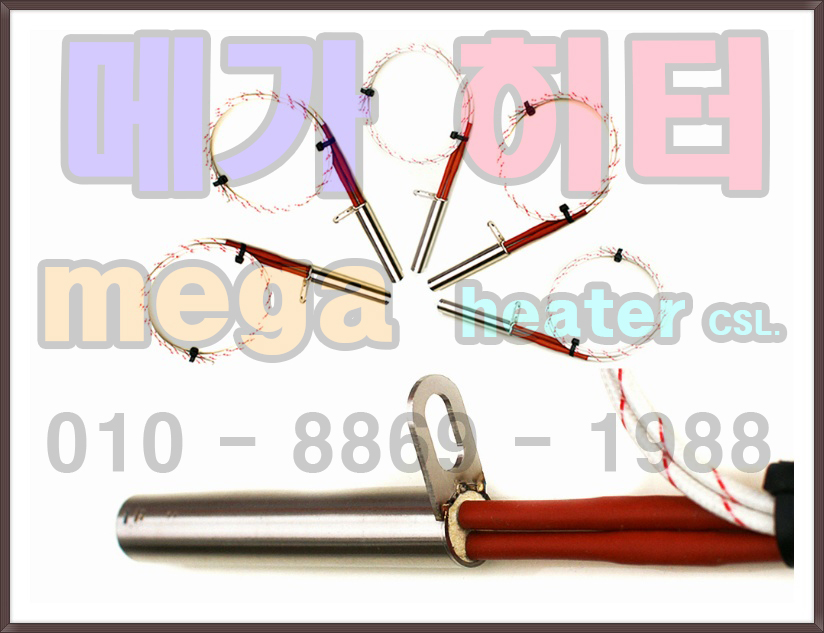

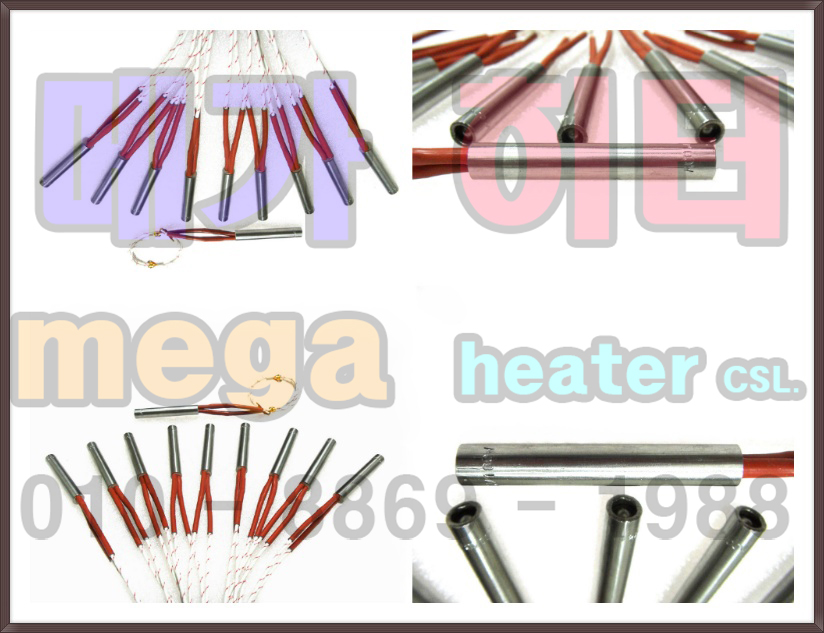

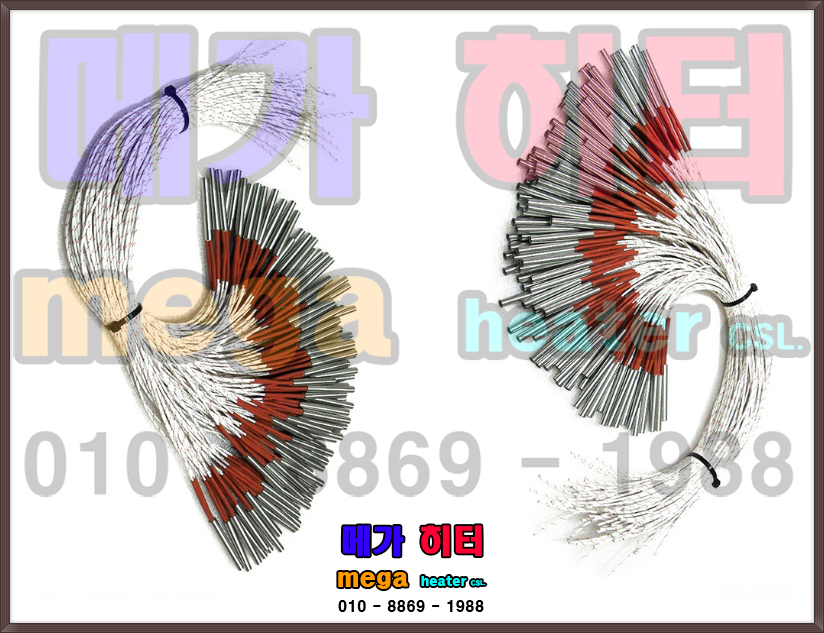

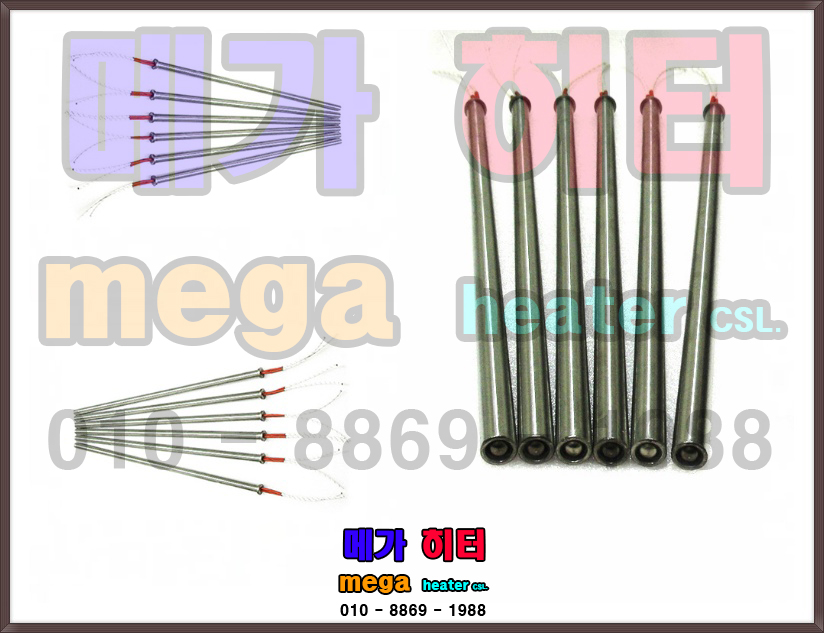

5-1.카트리지히터,카트리지히터봉-1

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지히터-i형,일반형

사양: STS304-6ø-30L-220V-80W-단상

5-1.카트리지히터,카트리지히터봉-2

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지히터-i형/일반형

사양: STS304-7ø-40L-220V-100W-단상

5-1.카트리지히터,카트리지히터봉-3

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지히터-i형/일반형

사양: STS304-8ø-60L-220V-100W-단상

5-1.카트리지히터,카트리지히터봉-4

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지히터-i형/일반형

사양: STS304-9ø-100L-220V-150W-단상

5-1.카트리지히터,카트리지히터봉-5

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지히터-i형/일반형

사양: STS304-10ø-400L-220V-800W-단상

5-1.카트리지히터/카트리지봉히터-6

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지히터-i형/일반형

사양: STS304-12ø-600L-220V-1.5KW-단상

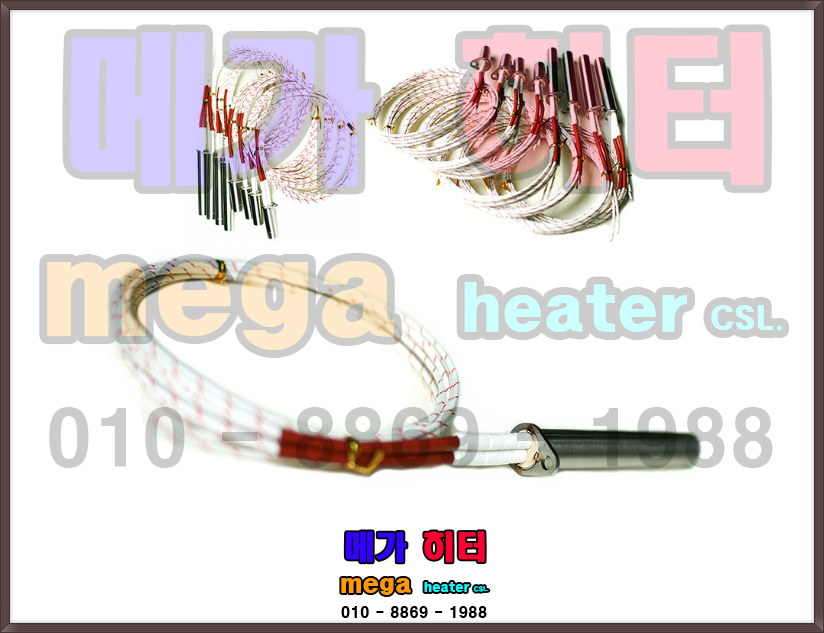

5-2.카트리지히터,카트리지히터봉-1

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지봉히터-i형/블락켓형

사양: STS304-10ø-80L-220V-100W-단상

5-2.카트리지히터,카트리지히터봉-2

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지봉히터-i형/블락켓형

사양: STS304-12ø-100L-220V-150W-단상

5-2.카트리지히터,카트리지히터봉-3

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지봉히터-i형/평와샤+CA센서내장

사양: STS304-15ø-70L-220V-150W-단상

5-2.카트리지히터,카트리지히터봉-4

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지봉히터-i형/블락켓형

사양: STS304-15ø-70L-220V-150W-단상

5-2.카트리지히터,카트리지히터봉-5

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지봉히터-i형/블락켓형

사양: STS304-12ø-400L-220V-500W-단상

5-2.카트리지히터,카트리지히터봉-6

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지봉히터-i형/평와샤+인코로이드

사양: 인코로이드-22.5ø-800L-220V-2KW-단상

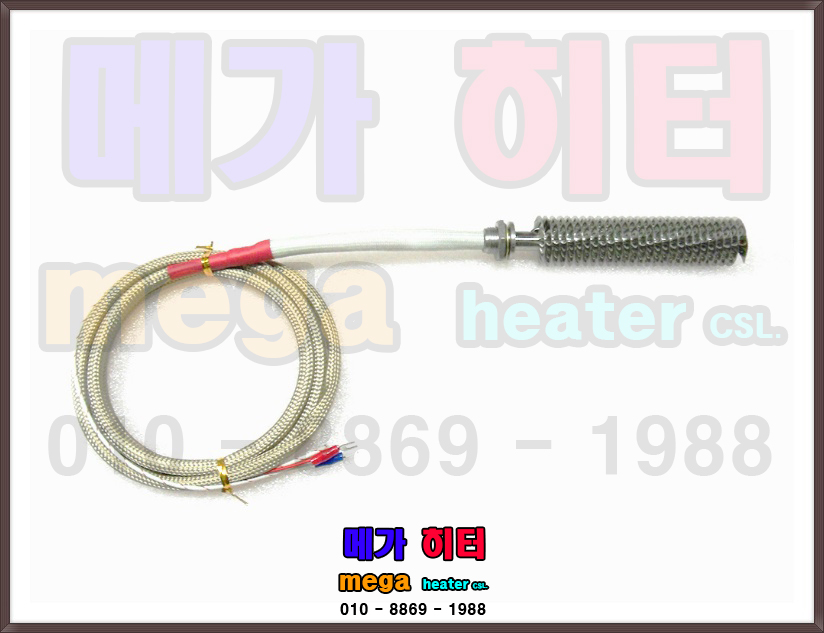

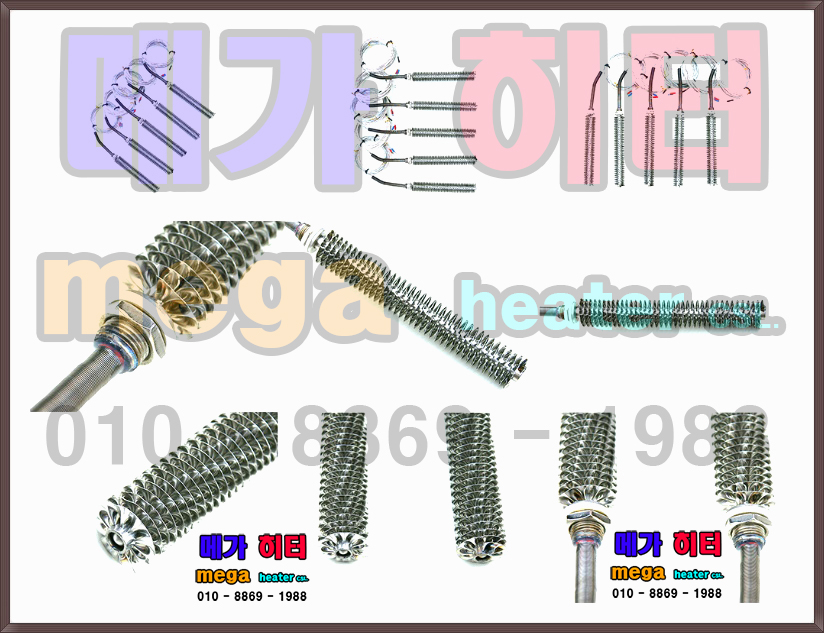

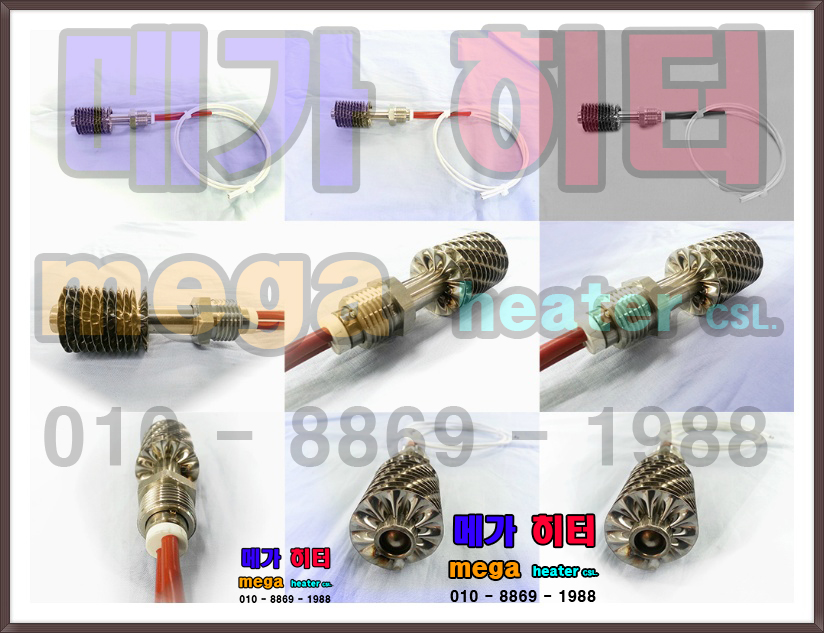

5-7.카트리지히터,카트리지히터봉-1

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지봉히터-i형,카트리지봉핀히터

사양: 카트리지핀히터,STS304닛뿔-M16-15L

석면선+실드카바-CA센서내장

I형-재질:핀-SUS304-28Φ

히터-STS304-11ø-150L-220V-200W-단상

5-7.카트리지히터,카트리지히터봉-2

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지봉히터-i형,카트리지봉핀히터

사양: 카트리지핀히터,STS304닛뿔-M16-15L

석면선

I형-재질:핀-SUS304-28Φ

히터-SUS304-11ø-250L-220V-300W-단상

5-7.카트리지히터,카트리지히터봉-3

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지봉히터-i형,카트리지봉핀히터

사양: 카트리지핀히터,STS304닛뿔-M16-15L

석면선+CA센서내장

I형-재질:핀-SUS304-28Φ

히터-SUS304-11ø-150L-220V-200W-단상

5-7.카트리지히터,카트리지히터봉-4

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지봉히터-i형,카트리지봉핀히터

사양: 카트리지핀히터,STS304닛뿔-M16-15L

석면선

I형-재질:핀-SUS304-28Φ

히터-SUS304-11ø-400L-220V-500W-단상

5-7.카트리지히터,카트리지히터봉-5

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지봉히터-i형,카트리지봉핀히터

사양: 카트리지핀히터,STS304닛뿔-M16-15L

석면선

I형-재질:핀-SUS304-28Φ

히터-SUS304-11ø-70L-220V-100W-단상

5-7.카트리지히터,카트리지히터봉-6

가열용,포장기,씰링용,납용해용

프레스금형,주조금형,자동포장기,접착기

볼트가열용,반도체,생산장비용,반도체금형,사출금형

카트리지봉히터-i형,카트리지봉핀히터

사양: 카트리지핀히터,STS304닛뿔-M16-15L

석면선+CA센서내장

I형-재질:핀-SUS304-28Φ

히터-SUS304-11ø-200L-220V-300W-단상

각종 기술적인 어려움이 있으시면 주저하지 마시고 문의하여

주시기 바랍니다.

저희 메가 히터를 찾아 주셔서 감사합니다.
즐거운 하루 되세요.

메가 히터
전화: 02-2679-1988
팩스: 02-2679-1989

제품문의: 010-8869-1988
이메일: zero7198 @ hanmail.net
신주소:서울특별시 구로구 신도림로 13길 73(신도림동,1층2호)
구주소:서울특별시 구로구 신도림동 293-166(신도림동,1층2호)
