1).용 도
프레스금형,주조금형,자동포장기 등 각종 금형과 접착기 기타
좁은 공간에 구멍을 뚫어 삽입하여 사용하며 금형가열용, 터빈
볼트가열용,반도체 생산장비용,반도체금형 가열용 ,사출 금형
가열용 ,포장기 씰링용, 납용해용으로 사용 됩니다.
2).파이프 재질,히터 가공 파이 / Φ
1.파이프 재질
1.SUS304
2.SUS316L
3.인코로이드
4.티타늄
2.히터 가공 파이 / Φ
1.히터 가공 파이 STS304 -6Φ~23Φ
2.히터 가공 파이 STS316 -6Φ~23Φ
3.히터 가공 파이 인코로이드 -6Φ~23Φ
4.히터 가공 파이 티타늄 -11Φ,23Φ
3).전력밀도시즈히타 설계의 기본수치이고, 시즈히터 발열부에
있어서 단위면적(㎤) 주위의 부하를 전력 밀도라칭하고
W/㎤단위로 표시합니다.
전력밀도는 시즈히타의 표면온도를 결정하고,내구성을 좌우
하는 최대의 요인이 되고 있습니다.
소비전력(W)
전력밀도(W/㎠) ＝
――――――――――――――――――――――――
히터발열부(㎝)×히터외경ø(㎠)×3.14
4).용량 계산
1.주울의 법칙
H=0.24I²Rt(Cal)=0.24Pt(Cal) H:열량(Cal)
H=체적×비중×비열×상승온도(Cal) t:시간(Cal)
※물 1(g)을1℃상승시키는 데 필요한 열량을 1(Cal)라 한다.
2.HEATER 용량산출
용량산출: KW
= 중량(Kg)×비열×상승온도(℃)÷(860×시간(h)×효율)
= 열량(Cal)÷(860×시간(h)×효율)
5).사용시 주의사항
1.히타를 이동 또는 조작 시에는 충격이나 충돌로부터
보호되어야 한다.
2.히타와 판넬의 전원을 확인한다.
3.히타를 사용 전 STUD BOLT의 HOLE은 깨끗하고 건
조된 상태여야한다.
4.가열부위는 STUD BOLT의 몸체에만 국한되고 HEATER의
발열부 길이와 동일해야 한다.
5.히타를 STUD BOLT에 삽입 또는 제거 시에는 반드시 전원
을 차단해야한다.
6.가열된 히타는 항상 수직을 유지하여야 하며 오랜 시간동안
방치 하엿서는 안된다.
7.히타를 공기 중에서 가열하거나 또는 가열 중에 이동하여서
는 안된다.
8.히타를 사용전/후에는 방습제와 함께 비닐 팩에 밀봉하여
건조한 장소에 보관하여야 한다.
9.단자 부분에 물, 오일등 액체 및 습기에 접촉되지 않도록
유지할것. (누전,단락의 원인)

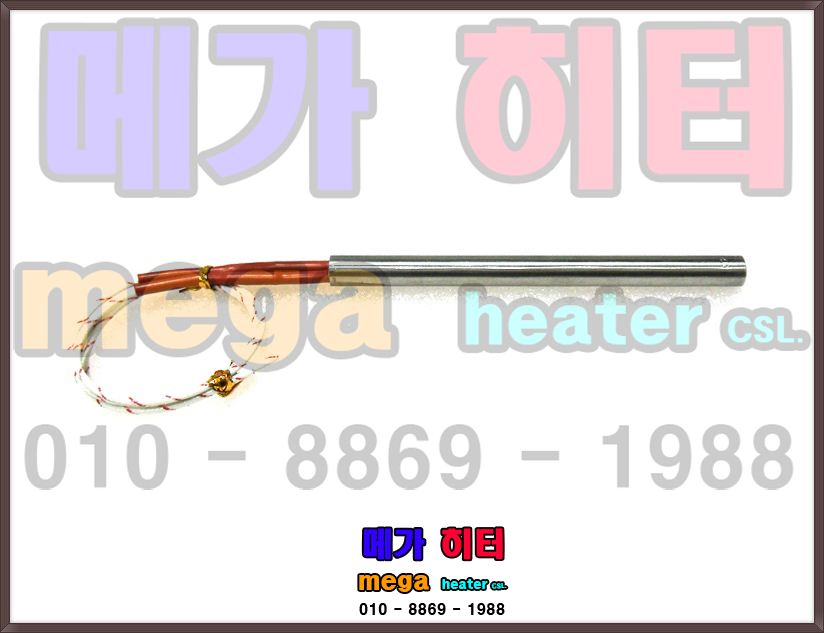

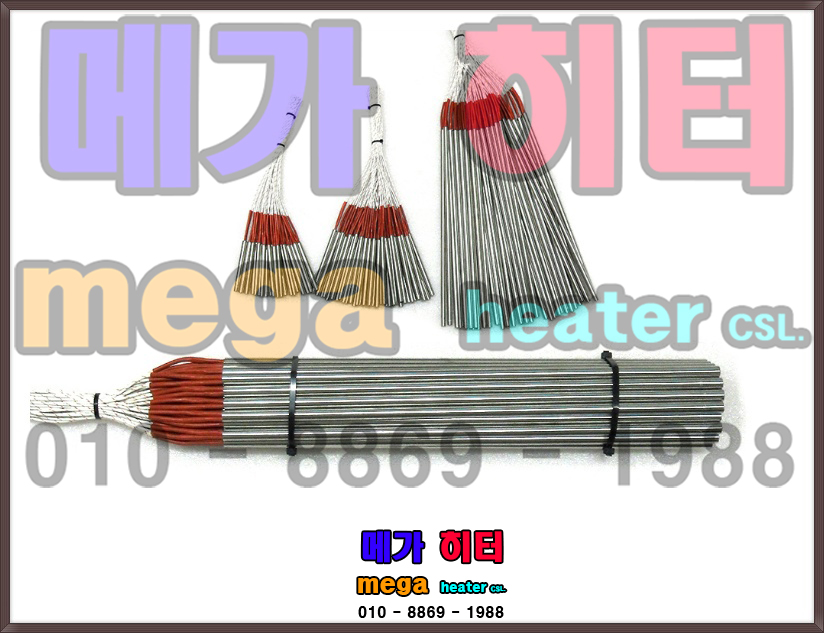

5-1.카트리지히터/카트리지봉히터-1
프레스금형/주조금형/자동포장기/접착기
볼트가열용/반도체/생산장비용/반도체금형/사출금형

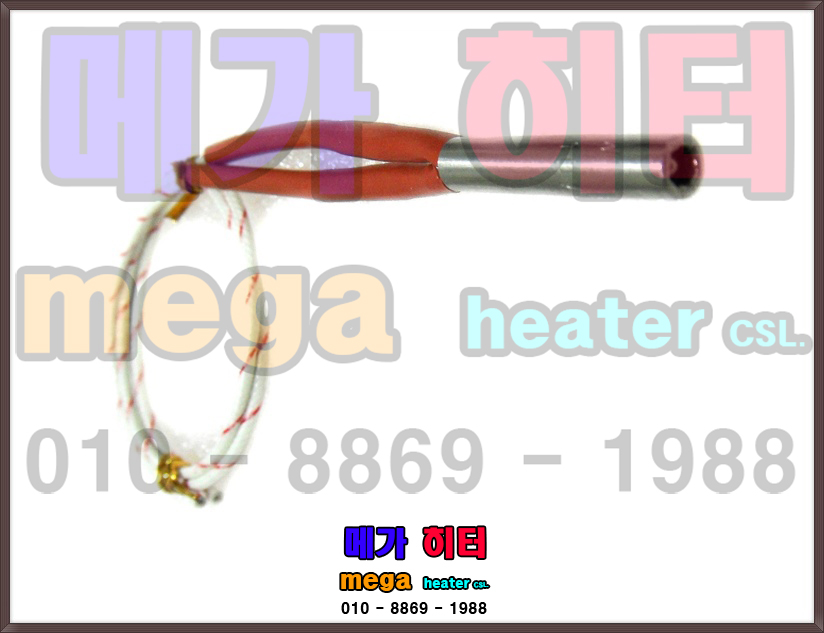

카트리지히터-i형/일반형
사양: STS304-6ø-30L-220V-80W-단상

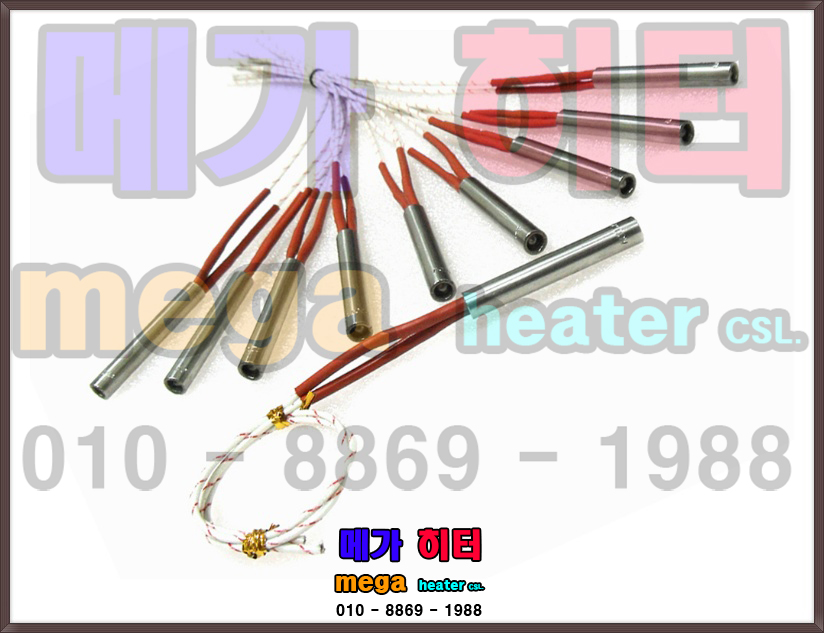

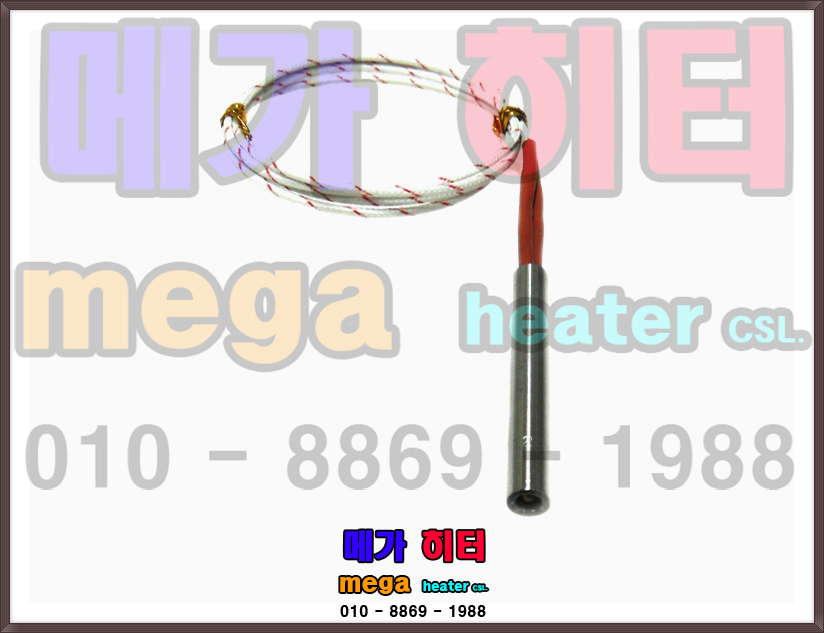

5-1.카트리지히터/카트리지봉히터-2
프레스금형/주조금형/자동포장기/접착기
볼트가열용/반도체/생산장비용/반도체금형/사출금형

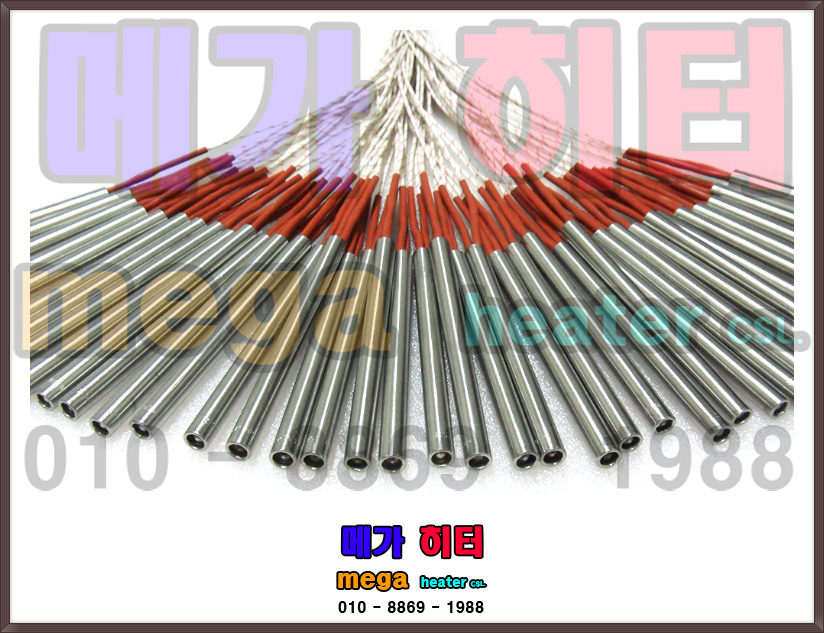

카트리지히터-i형/일반형
사양: STS304-7ø-40L-220V-100W-단상

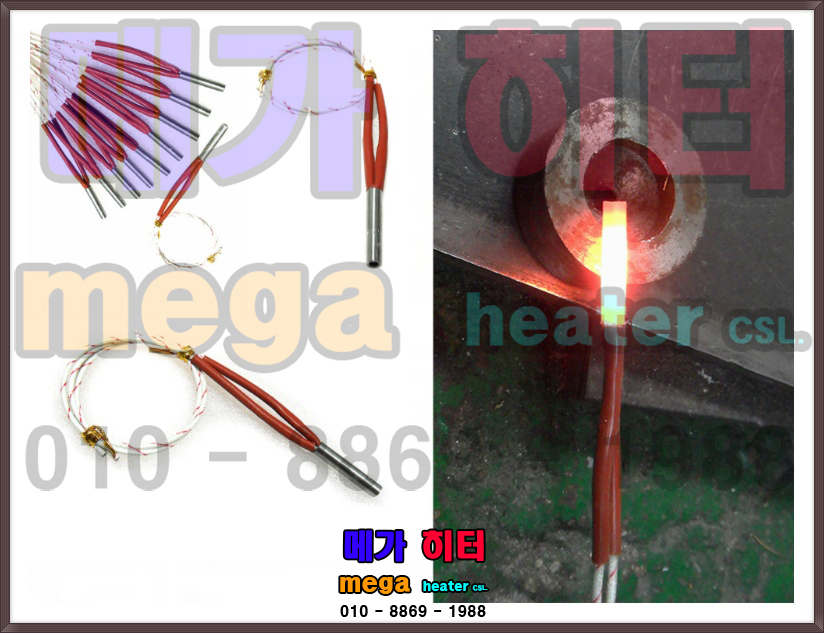

5-1.카트리지히터/카트리지봉히터-3
프레스금형/주조금형/자동포장기/접착기
볼트가열용/반도체/생산장비용/반도체금형/사출금형
카트리지히터-i형/일반형
사양: STS304-8ø-60L-220V-100W-단상

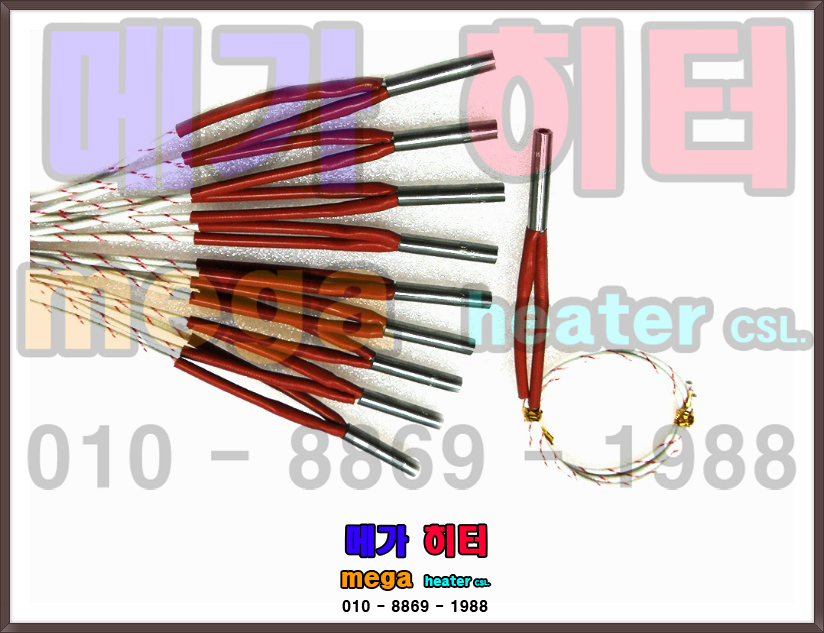

5-1.카트리지히터/카트리지봉히터-4
프레스금형/주조금형/자동포장기/접착기
볼트가열용/반도체/생산장비용/반도체금형/사출금형
카트리지히터-i형/일반형
사양: STS304-9ø-100L-220V-150W-단상

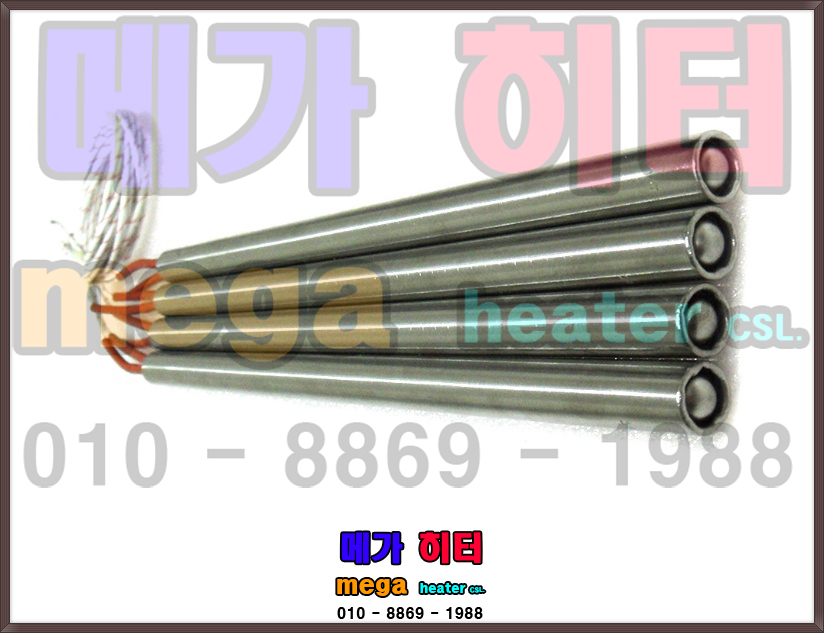

5-1.카트리지히터/카트리지봉히터-5
프레스금형/주조금형/자동포장기/접착기
볼트가열용/반도체/생산장비용/반도체금형/사출금형
카트리지히터-i형/일반형
사양: STS304-10ø-400L-220V-800W-단상

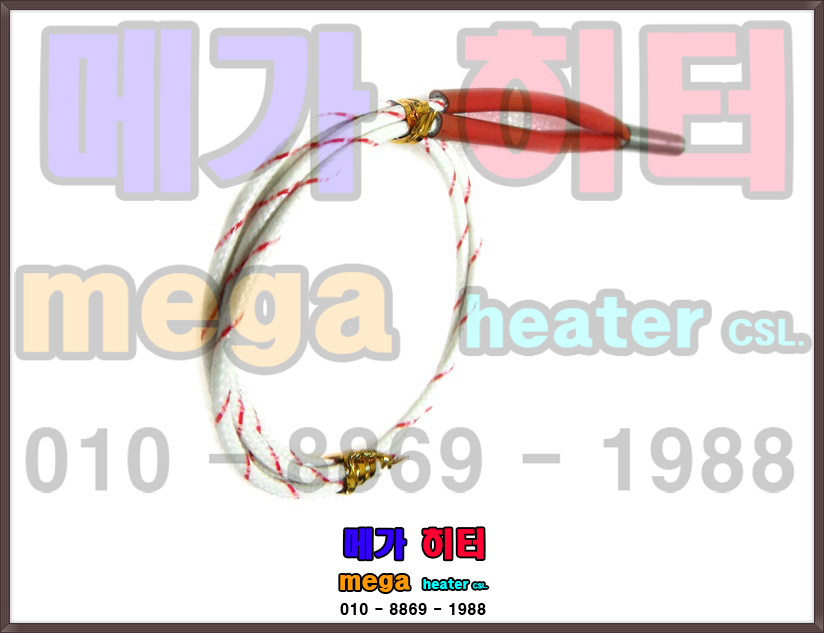

5-1.카트리지히터/카트리지봉히터-6
프레스금형/주조금형/자동포장기/접착기
볼트가열용/반도체/생산장비용/반도체금형/사출금형
카트리지히터-i형/일반형
사양: STS304-12ø-600L-220V-1.5KW-단상
