2.투입히터/시즈투입히터/봉투입히터
메가히터
소켓시즈투입히터 / 맹플랜지시즈투입히터
소켓봉투입히터히타 / 맹플랜지봉투입히터
세척기용히터 / 건조기용히터 / 열풍기용히터
산업,공업용전기히터
액체,공기,금속가열용히터
2.투입히터/시즈투입히터/봉투입히터 - 종 류
2-1.소켓시즈투입히터
2-2.소켓봉투입히터
2-3.소켓테프론코팅시즈투입히터
2-4.소켓자동온도조절기시즈투입히터
2-5.소켓자동온도조절기테프론코팅시즈투입히터
2-6.맹플랜지시즈투입히터
2-7.맹플랜지봉투입히터
2-8.맹플랜지테프론코팅봉투입히터
2-9.사각플랜지시즈투입히터
2-10.소켓,플랜지티타늄시즈투입히터
1).제품 안내
투입히터는 액체나 공기가열용 히터로 발열체를 피가열물에
직접투입하여 사용할 수 있으므로 간접열과는 달리 100%의
열효율을 올릴수있습니다.
또한 온도조절기를 부착할수 있도록 제작할수 있으므로 과열
로 인한 피해를 방지 할 수 있습니다.
1.액체 또는 공기탱크내에 직접 투입하여 가열하는 히터입니다.
2.체결방식은 플러그(PT나사 타입)형,플랜지형 2가지 형태가 있
습니다.
3.플랜지면을 절삭연마가공처리하여 평면을 완벽하게 유지합니
다.
4.파이프 재질은 내식성이 뛰어난 SUS304,316L로 제작합니다.
5.크린환경에 적합하도록 전해연마처리 가능합니다.(옵션)
2).특 성
투입히터는 주로 순환하는 물질을 가열합니다.전압과 전력량이
일반적인 전열기에 비해 높은 편이며 방폭,방수 지역에 용하는
경우가 많습니다.
고압력과 기밀성을 요하는곳에 사용할수 있으며 직접 가열로
인한열 효율이100%입니다.온도 자동제어시스템은 투입히터
의 기능 및 과열 방지를 충분히 고려해서 설계되어야 합니다.
3).용 도: 액체,공기,에어,건식,습식 가열용
스팀,물,공기,가스,오일등을 가열할때 가장 많이 사용된니다.
소독기,증류수기,자관,전기온수기,초음파,세척기,사우나,
음식물처리기, 기타액체류등 다양한 용도에 쓰입니다.
4).재 질
스텐(Sus304,316),동(Cu),철(Fe),인코로이드(Incoloy)
티타늄(Ti)등.... 피가열물의 가열조건에 따른 투입히타의
재질 선택기준합니다.
1.동(Copper):투입히타의 재질이 동으로 제작될때에는 외부로
부터의 부식을 지현해주며,주요 용도로는 부품세척 및 헹금을
위해 저장된 물의 가열,스프링쿨러 및 냉각탑의 냉동방지에
효과적으로 사용되며,최대 가열온도는 350℃ 입니다.
3.스텐인레스강(Stainless Steel):초산소다,세척제,다른 수용액
등 스텐인리을 부식시키지 않는 액체가열의 DI 수용액 가열
에 사용되며 최대가열온도는 1200℃입니다.
4.인코로이드(Incoloy):공기,가스 혼합물의 건조 및 가열,증기
가열에 사용되며 현재 시즈 엘레멘트이 재질로는 가장 우수
합니다. 최대 가열온도는 1500℃ 입니다.
5.티타늄(Ti):증류수,내산성,내알카리성,외 부식성 화학 약품 등
입니다.
5).제품 주의 사항
1.물,오일가열용 히터는 대기중에 가열하지 말 것.
(전력밀도가 높기 때문에 이상 발열로 인한 단선
및 발화 가능성)
2.공기가열용 시스히터는 필히 송풍기와 함께 사용할 것.
3.단자 부분에 물,오일등 액체 및 습기에 접촉되지 않도록
유지할것. (누전,단락의 원인)
4.정기적으로 히터파이프 표면의 물때, 탄화물을 제거해줄 것.
(단선 또는 부식의 원인)
6).전력밀도시즈히타 설계의 기본수치이고, 시즈히터 발열부에
있어서 단위면적(㎤) 주위의 부하를 전력 밀도라칭하고
W/㎤단위로 표시합니다.
전력밀도는 시즈히타의 표면온도를 결정하고,내구성을 좌우
하는 최대의 요인이 되고 있습니다.
소비전력(W)
전력밀도(W/㎠) ＝
――――――――――――――――――――――――
히터발열부(㎝)×히터외경ø(㎠)×3.14
7).용량 계산
1.주울의 법칙
H=0.24I²Rt(Cal)=0.24Pt(Cal) H:열량(Cal)
H=체적×비중×비열×상승온도(Cal) t:시간(Cal)
※물 1(g)을1℃상승시키는 데 필요한 열량을 1(Cal)라 한다.
2.HEATER 용량산출
용량산출: KW
= 중량(Kg)×비열×상승온도(℃)÷(860×시간(h)×효율)
= 열량(Cal)÷(860×시간(h)×효율)
7). 각종 기술적인 어려움이 있으시면 주저하지 마시고 문의하여
주시기바랍니다.
저희 메가 히터를 찾아 주셔서 감사합니다.
즐거운 하루 되세요.
메가 히터
전화: 02-2679-1988
팩스: 02-2679-1989
제품문의: 010-8869-1988
이메일: zero7198 @ hanmail.net
신주소:서울특별시 구로구 신도림로 13길 73(신도림동,1층2호
구주소:서울특별시 구로구 신도림동 293-166(신도림동,1층2호)

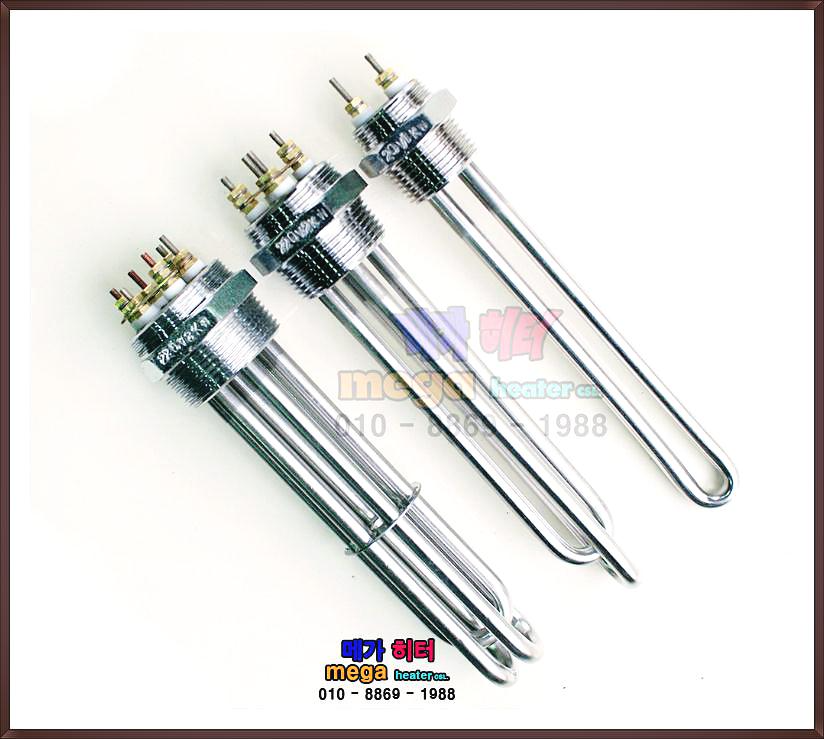

2-1.소켓시즈투입히터/투입히터 -1
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
STS,Fe-1"히터-SUS304-8ø-발열100L-전압-220V-1KW-1ø

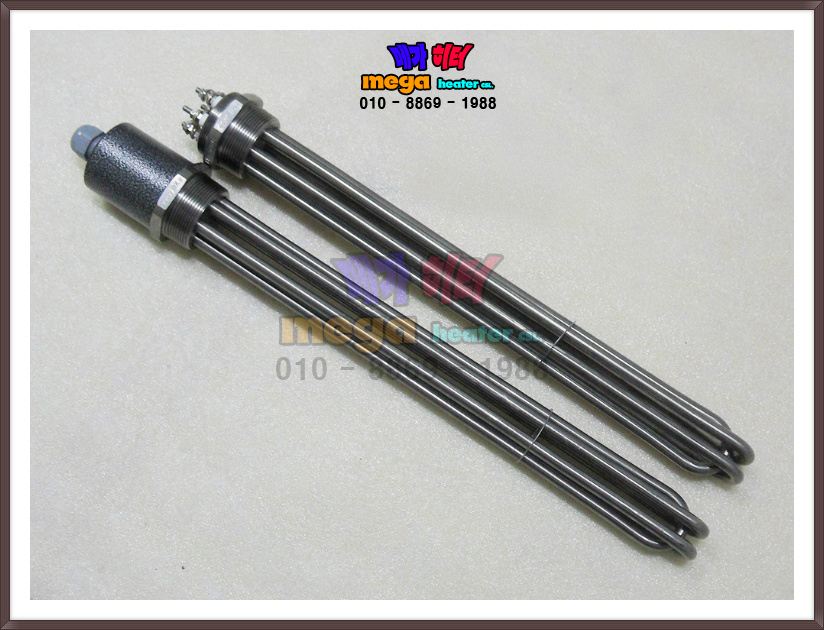

2-1.소켓시즈투입히터/투입히터 -2
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
STS,Fe-1",1¼",1½"
히터-SUS304-8ø,11ø,14ø-전압-220V-380V-440V-단상,삼상
2-1.소켓시즈투입히터/투입히터 -3
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
STS,Fe-1",1¼",1½",2",2½"
히터-SUS304-8ø,11ø,14ø-전압-220V-380V-440V-단상,삼상
2-1.소켓시즈투입히터/투입히터 -4
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
STS,Fe-2"
히터-SUS304-11ø-발열200L,700L-전압220V-3KW-8KW-단상,삼상
2-1.소켓시즈투입히터/투입히터 -5
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
STS,Fe-2"
히터-SUS304-11ø-발열200L,700L-전압220V-3KW-8KW-단상,삼상
2-1.소켓시즈투입히터/투입히터 -6
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
SUS304성형-2"
히터-SUS304-11ø-발열400L-전압-380V-5KW-단상,삼상
2-1.소켓시즈투입히터/투입히터 -7
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터/VCTF전선,호수
SUS304성형-2"
히터-SUS304-11ø-발열300L-전압-220V-3KW-단상,삼상
2-1.소켓시즈투입히터/투입히터 -8
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
Fe-2"
히터-SUS304-11ø-발열650L-전압-440V-6KW-단상,삼상
2-1.소켓시즈투입히터/투입히터 -9
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
SUS304-1½"성형
히터-SUS304-8ø-발열600L-전압-220V-3KW-단상,삼상
2-1.소켓시즈투입히터/투입히터 -10
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
SUS304-1½"/STS304파이프
히터-SUS304-8ø-발열820L-전압-220V-4KW-단상,삼상
2-1.소켓시즈투입히터/투입히터 -11
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
Fe-2"/피지콘넥터/VCTF전선/에폭씨밀봉
히터-SUS304-11ø-발열650L-전압-380V-12KW-단상,삼상
2-1.소켓시즈투입히터/투입히터 -12
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
Fe-2"
히터-SUS304-11ø-발열650L-전압-220V-3KW-단상,삼상
2-2.소켓봉투입히터/투입히터 -1
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
SUS304-1½"가공용
히터-SUS304-16ø-발열200L-전압-220V-500W-단상
2-2.소켓봉투입히터/투입히터 -2
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
SUS304-1"가공용/피지콘넥터/VCTF전선
히터-SUS304-23ø-발열200L-전압-220V-1KW-단상
2-2.소켓봉투입히터/투입히터 -3
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
SUS304-1"가공용/피지콘넥터/VCTF전선
히터-SUS304-23ø-발열250L-전압-220V-1KW-단상
2-2.소켓봉투입히터/투입히터 -4
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
SUS304-1"가공용/피지콘넥터/VCTF전선
히터-SUS304-23ø-발열550L-전압-220V-3KW-단상
2-2.소켓봉투입히터/투입히터 -5
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
SUS304-1"가공용/피지콘넥터/석면선전선
히터-SUS304-23ø-발열500L-전압-220V-3KW-단상
2-2.소켓봉투입히터/투입히터 -6
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
SUS304-2"가공용/이중관사용
히터-SUS304-50.8ø-발열800L-전압-220V-6KW-삼상
2-3.소켓테프론코팅히터/투입히터 -1
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
SUS304-2"성형/테프론코팅히터
히터-SUS304-11ø-발열800L-전압-220V-3KW-삼상
2-3.소켓테프론코팅히터/투입히터 -2
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
SUS304-2"성형/테프론코팅히터
히터-SUS304-11ø-발열800L-전압-220V-3KW-삼상
2-3.소켓테프론코팅히터/투입히터 -3
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
SUS304-2"성형/테프론코팅히터
히터-SUS304-11ø-발열800L-전압-220V-3KW-삼상
2-3.소켓테프론코팅히터/투입히터 -4
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
SUS304-2"성형/테프론코팅히터
히터-SUS304-11ø-발열800L-전압-220V-3KW-삼상
2-4.소켓자동온도조절기히터/투입히터 -1
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
철,Fe-1¼"/알미늄캡/쎈머스타트/VCTF전선
히터-SUS304-8ø-발열200L-전압-220V-2KW-단상
2-4.소켓자동온도조절기히터/투입히터 -2
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
철,Fe-1¼"/알미늄캡/쎈머스타트/VCTF전선
히터-SUS304-8ø-발열200L-전압-220V-2KW-단상
2-4.소켓자동온도조절기히터/투입히터 -3
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
철,Fe-1¼"/알미늄캡/쎈머스타트/VCTF전선
히터-SUS304-8ø-발열500L-전압-220V-2KW-단상
2-4.소켓자동온도조절기히터/투입히터 -4
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
철,Fe-1¼"/알미늄캡/쎈머스타트/실드,석면선
히터-SUS304-8ø-발열200L-전압-380V-1KW-단상
2-4.소켓자동온도조절기히터/투입히터 -5
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
철,Fe-1¼"/알미늄캡/쎈머스타트/실드,석면선
히터-SUS304-8ø-발열200L-전압-380V-1KW-단상
2-4.소켓자동온도조절기히터/투입히터 -6
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
철,Fe-2"/철,닛켈도금캡/쎈머스타트/VCTF전선
히터-SUS304-11ø-발열800L-전압-380V-5KW-삼상
2-4.소켓자동온도조절기히터/투입히터 -7
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
철,Fe-2"/철,닛켈도금캡/쎈머스타트/VCTF전선
히터-SUS304-11ø-발열500L-전압-220V-3KW-단상
2-4.맹플랜지자동온도조절기히터/투입히터 -8
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지히터
STS304,50A10KG/철,닛켈도금캡/쎈머스타트/VCTF전선
히터-SUS304-11ø-발열700L-전압-220V-5KW-삼상
2-4.맹플랜지자동온도조절기히터/투입히터 -9
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지히터
STS304,50A10KG/철,닛켈도금캡/쎈머스타트/VCTF전선
히터-SUS304-11ø-발열700L-전압-220V-5KW-삼상
2-4.소켓자동온도조절기히터/투입히터 -10
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
철,Fe-2"/철,닛켈도금캡/쎈머스타트/VCTF전선
히터-SUS304-11ø-발열350L-전압-220V-3KW-단상
2-5.소켓자동온도조절기테프론코팅히터/투입히터 -1
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
STS304,2"성형/알미늄캡/쎈머스타트/VCTF전선
히터-SUS304-11ø-발열500L-전압-220V-3KW-삼상
2-5.소켓자동온도조절기테프론코팅히터/투입히터 -2
액체가열용히터/공기가열용히터/건식,습식히터
사양:소켓플랜지히터
STS304,2"성형/알미늄캡/쎈머스타트/VCTF전선
히터-SUS304-11ø-발열500L-전압-220V-3KW-삼상
2-6.맹플랜지히터/투입히터 -1
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지히터
STS304,50A10KG가공용/알미늄캡/피지콘넥터
히터-SUS304-11ø-발열400L-전압-220V-5KW-삼상
2-6.맹플랜지히터/투입히터 -2
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지히터
STS304,50A10KG가공용/알미늄캡/피지콘넥터
히터-SUS304-11ø-발열400L-전압-220V-5KW-삼상
2-6.맹플랜지히터/투입히터 -3
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지히터 L형
STS304,50A10KG가공용/알미늄엽구리캡/피지콘넥터
히터-SUS304-11ø-발열250L-300L-전압-220V-2KW-삼상
2-6.맹플랜지히터/투입히터 -4
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지히터 L형
STS304,50A10KG가공용/알미늄엽구리캡/피지콘넥터
히터-SUS304-11ø-발열250L-300L-전압-220V-2KW-삼상
2-6.맹플랜지히터/투입히터 -5
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지히터 L형
STS304,50A10KG가공용/알미늄엽구리캡/피지콘넥터
히터-SUS304-11ø-발열600L-800L-전압-220V-5KW-삼상
2-6.맹플랜지히터/투입히터 -6
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지히터 L형
STS304,50A10KG가공용/알미늄엽구리캡/피지콘넥터
히터-SUS304-11ø-발열600L-800L-전압-220V-5KW-삼상
2-6.맹플랜지히터/투입히터 -7
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지히터 L형
STS304,100A10KG가공용/알미늄엽구리캡/아연콘넥터
히터-SUS304-11ø-발열500L-1M-전압-220V-5KW-삼상
2-6.맹플랜지히터/투입히터 -8
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지히터 i형
STS304,150A10KG가공용/알미늄엽구리캡/아연콘넥터
히터-SUS304-11ø-발열1500L-전압-220V-30KW-삼상
2-6.맹플랜지히터/투입히터 -9
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지히터 i형
STS304,100A10KG가공용/알미늄엽구리캡/아연콘넥터
히터-SUS304-11ø-발열1000L-전압-220V-20KW-삼상
2-7.맹플랜지봉히터/투입히터 -1
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지봉히터 i형
STS304,50A10KG가공용/AB캡/실드,석면선
히터-SUS304-16ø-발열1000L-전압-220V-4KW-단상
2-7.맹플랜지봉히터/투입히터 -2
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지봉히터 i형
STS304,50A10KG가공용/알미늄캡/VCTF전선
히터-SUS304-50.8ø-발열800L-전압-220V-5KW-삼상
2-7.맹플랜지봉히터/투입히터 -3
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지봉히터 i형
STS304,50A10KG가공용/알미늄캡/VCTF전선
히터-SUS304-50.8ø-발열800L-전압-220V-5KW-삼상
2-8.맹플랜지테프론코팅봉히터/투입히터 -1
액체가열용히터/공기가열용히터/건식,습식히터
사양:맹플랜지봉히터 i형
STS304,150A10KG가공용/알미늄캡/아연콘넥터
히터-SUS304-23ø-발열1000L-전압-380V-9KW-삼상
2-9.사각플랜지히터/투입히터 -1
액체가열용히터/공기가열용히터/건식,습식히터
사양: 사각플랜지히터i형
STS304,80Lx80Lx7T/알미늄캡
히터-SUS304-11ø-발열700L-전압-380V-7KW-삼상
2-9.사각플랜지히터/투입히터 -2
액체가열용히터/공기가열용히터/건식,습식히터
사양: 사각플랜지히터i형
STS304,80Lx80Lx7T/알미늄캡
히터-SUS304-11ø-발열500L-전압-220V-5KW-삼상
2-9.사각플랜지히터/투입히터 -3
액체가열용히터/공기가열용히터/건식,습식히터
사양: 사각플랜지히터i형
STS304,80Lx80Lx7T/알미늄캡
히터-SUS304-11ø-발열500L-전압-220V-5KW-삼상
2-10.티타늄원플랜지히터/투입히터 -1
액체가열용히터/공기가열용히터/건식,습식히터
사양: 티타늄원플랜지히터i형
Ti ,150Φx5T/해수용히터
히터-SUS304-11ø-발열330L-전압-220V-3KW-단상
2-10.티타늄원플랜지히터/투입히터 -2
액체가열용히터/공기가열용히터/건식,습식히터
사양: 티타늄원플랜지히터i형
Ti ,150Φx5T/해수용히터
히터-Ti-11ø-발열330L-전압-220V-3KW-단상
2-10.티타늄소켓플랜지히터/투입히터 -3
액체가열용히터/공기가열용히터/건식,습식히터
사양: 티타늄소켓플랜지히터i형
Ti ,2"가공용/해수용히터
히터-Ti-11ø-발열520L-전압-380V-9KW-삼상
2-10.티타늄소켓플랜지히터/투입히터 -4
액체가열용히터/공기가열용히터/건식,습식히터
사양: 티타늄소켓플랜지히터i형
Ti ,2"가공용/해수용히터
히터-Ti-11ø-발열520L-전압-380V-9KW-삼상
